Spectromètre à hautes performances de UV à IR

Nous disposons d'un système de mesures spectrales de hautes performances dans le visible et l'infrarouge. Ce système permet de mesurer des transmissions et/ou réflexions des composants optiques. Grâce au système de détection synchrone et au détecteur de haute dynamique, nous pouvons mesurer des transmissions ou des réflexions de l'UV à l'IR proche de l'ordre de 10^(-9).

Descriptions :

• Source : ORIEL illuminateur APEX 70613NS, avec une lampe QTH 100W, une roue à filtres de six positions intégrée dans le boitier de la source
• Monochromateurs : ORIEL Cornerstone TM 260 1/4 m, 300 - 2500 nm
• Détecteurs :
• Si, 200 nm - 1100 nm, 10x10 mm de surface sensible, avec amplificateur de transimpédance intégré
• PbS, 1000 nm - 3000 nm, 1x3 mm de surface sensible, avec refroidissement thermoélectrique intégré
• Système de détection synchrone : Oriel Merlin Digital Lock-in Radiometry System

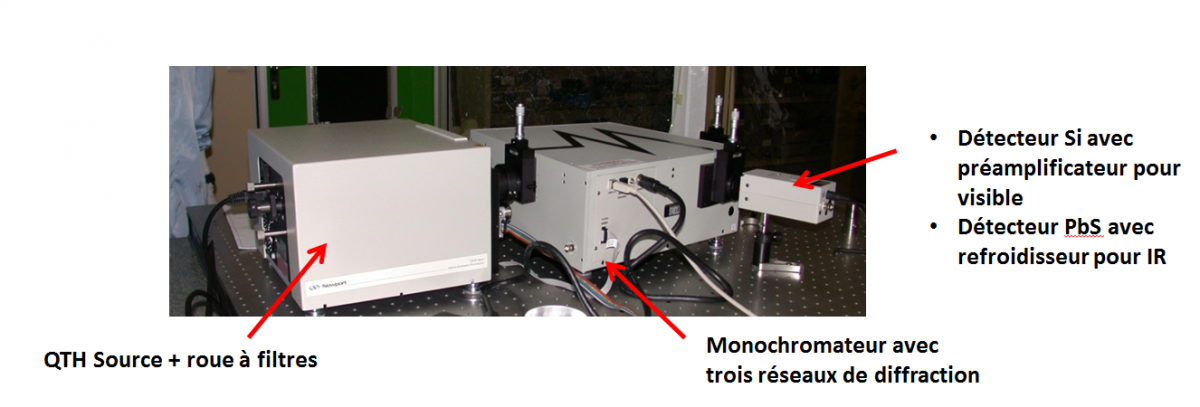

Figure 1 : Système du spectromètre Uv - IR (300 - 2500 nm)

Figure 2 : Transmissions des filtres du FSI/Solar Orbiter de l'UV à l'IR proche

Figure 3 : Réflectivité du film Milar dans le visible et l'IR
