Les instruments, embarqués sur les satellites, sont soumis à de fortes vibrations lors des lancements. Afin de connaître leur comportement dynamique, l’améliorer, l’optimiser au regard des spécifications et des contraintes, valider leurs modèles, on a recours aux tests en vibrations.
L’instrument est placé sur un banc de test qui reproduit l’environnement vibratoire réel défini dans un profil d’essais.
POT VIBRANT Modèle : ETS MPA409 M437A GT700
|
|
ENVIRONNEMENT :
-
Hall Charra classé salle propre ISO8.
-
Isolation du système de refroidissement par air de la bobine.
-
Température et hygrométrie régulées.
-
Taux de particules mesuré quotidiennement.
-
Flux de classe ISO5 positionnable avec mesure du taux particules.
|
|
SPECIFICATIONS DU SYSTEME :
-
Sinus (crête) (5 à 2000 Hz) 40KN
-
Aléatoires RMS (20 à2000 Hz) 40KN
-
Choc (crête) 80kN
-
Déplacement maximum (c-c) 51 mm
-
Vitesse maximum 2m/s
-
Accélération maximum en Sinus crête (Vertical à vide) 100g
-
Diamètre interface 370 mm
-
Grille inserts Ø 150 mm; Ø 300 mm
-
Table horizontale 700 x 700 mm²
-
Tête d'expansion Ø 600 mm
SYSTEME DE PILOTAGE :
-
Logiciel Vibpilot de la société "M+P".
-
32 voies de mesure.
-
Accéléromètres ICP monoaxes et triaxes.
-

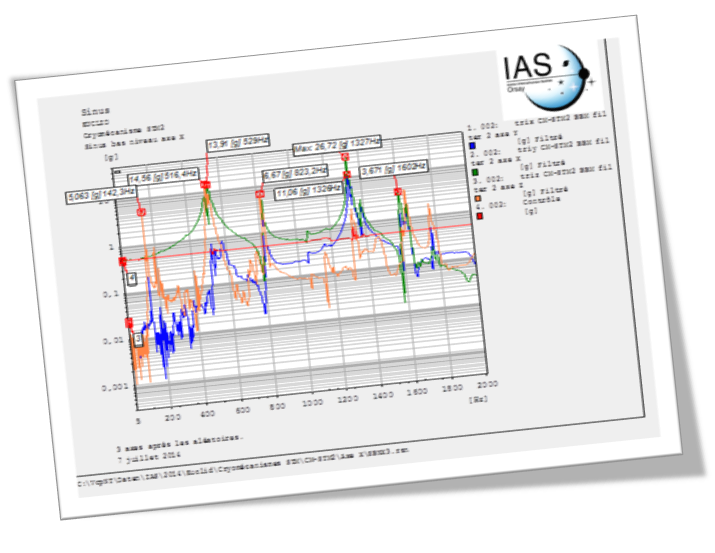

Rapport d'essai et fichiers de données.
|
