Mercure

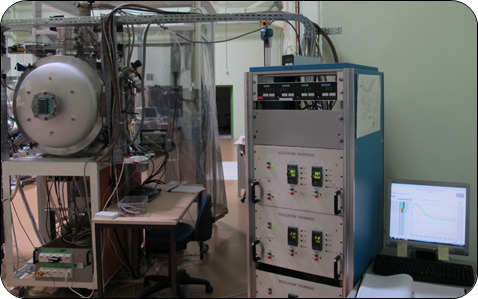

SIMULATEUR SPATIAL MERCURE

DIMENSIONS UTILES :

  • Diamètre intérieur écran (d): 600 mm
  • Longueur utile (L) : 800 mm
  • Largeur utile (l) : 330 mm
  • Hauteur utile (h) : 330 mm
  • Supports instruments : 200 x 200mm

SYSTÈME DE VIDE :

  • Pompage primaire : 35 m3/h
  • Pompe turbomoléculaire 540 l/s
  • Pompe cryogénique 1500 l/s
  • P° < 10-6 mbar en 24h (à vide)

MESURES :

  • Acquisition pression et température temps réel
  • 24 thermocouples type T + 8 sondes PT 100Ω
  • Jauges à vide : Pirani, Bayard-Alpert, Penning
  • Spectromètre de masse 200 AMU

THERMIQUE :

  • T° min = -190°C / T° max = +80°C
  • Pente max : 60°C / h
  • Écran radiatif + couverture MLI
  • Jusqu’à 4 tables régulées indépendamment

ENVIRONNEMENT :

  • Cuve située en salle propre de classe 100.000
  • Entrée de la cuve sous flux laminaire classe 100
  • Température et hygrométrie régulées
  • Mesures quotidiennes du taux de particules

TRAVERSÉES ET INTERFACES :

  • 4 Sub–D 50 (femelle interne – male externe) pour les utilisateurs.
  • 1 hublot de diamètre 125mm remplaçable par 4 Sub–D 50 (femelle interne – male externe)
  • 2 BNC signal (femelle interne – femelle externe)
  • 2BNC HT (femelle interne – femelle externe)
  • 1 LEMO 1 broche  (femelle interne – femelle externe) modèle : SGJ-00
  • 1 FISHER 18 broches  (male interne – femelle externe) modèle : 105 AZ038
