Jupiter

SIMULATEUR SPATIAL JUPITER

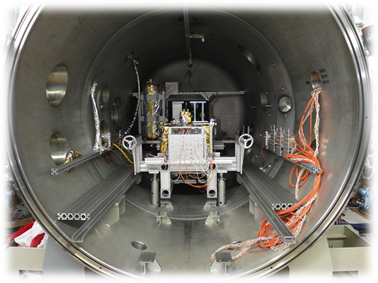

DIMENSIONS UTILES :

  • Diamètre 2000mm
  • Hauteur utile
  • Longueur utile (L)
  • Largeur utile (l)
  • Table instruments : hexapode

SYSTÈME DE POMPAGE :

  • Pompage primaire
  • Pompage turbomoléculaire
  • Pompage cryogénique
  • Pression <10-6mbar en 4 jours

MESURES :

  • Acquisition pression et température en temps réel
  • 48 thermocouples de TYPE T et 16 sondes PT 100Ω

TRAVERSÉES ET INTERFACES :

  • SUB-D50 (extérieur mâle / intérieur femelle)
  • SUB-D37
  • 1 hublot Ø 265mm, épaisseur 30mm TYPE BK 7

ENVIRONNEMENT :

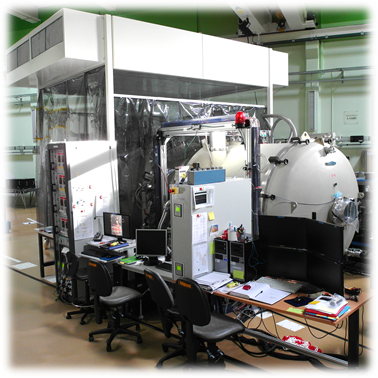

  • Simulateur situé en salle propre de classe 100 000 (ISO 8)
  • Sous flux de classe 100 (ISO 5)
  • Température et hygrométrie basse régulées
  • Mesures quotidiennes du taux de particules
