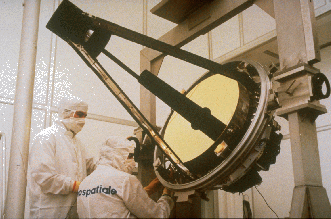

Figure 2.2:
Le miroir primaire d'ISO de 60 cm recouvert d'or (pour ses propriétés de réflexion et de faible émissivité dans l'infrarouge), avec le tripode pour maintenir le miroir secondaire; le baffle Cassegrain est visible au centre du miroir pour éviter le rayonnement parasite. Image ESA.
|
Le telescope d'ISO a un diamètre de 60 cm recouvert d'or et est de conception Ritchey-Chrétien, de rapport
F/D = 15 (voir la figure 2.2). La qualité des optiques rendent le système limité par la diffraction au delà de
5
m.
Le rayonnement parasite est filtré par le cône d'entrée, les baffles Cassegrain, et d'autres filtres autour des instruments. 20 minutes d'arc du faisceau du télescope sont distribuées à chaque instrument avec un miroir pyramidal sur l'axe du télescope, de sorte que chaque champ de vue instrumental est de l'ordre de 3 minutes d'arc.
