Modèle du lobe

Un modèle du lobe a été développé à Heidelberg pour ISOPHOT à partir de routines originellement développées pour CAM, et prend en compte les caractéristiques optiques du télescope, des miroirs primaire et secondaire, des filtres et des détecteurs notamment. J'ai utilisé ces programmes pour générer des lobes avec différentes extensions spatiales et en utilisant le filtre à bande large à 170  $ \mu$m ou en imposant le cas purement monochromatique, ce dernier cas étant utilisé comme test du programme.

Le lobe utilisé dans PIA est issu de ce modèle, mais est malheureusement tronqué à une distance du centre de 4.1 minutes d'arc.

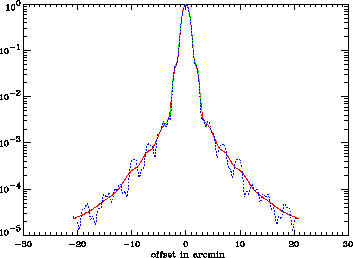

Figure 3.12: Modèle du lobe à 170 $ \mu$m dans le cas monochromatique (pointillés et ligne en bleu), dans le filtre à bande large C_160 (trait plein en rouge); le lobe utilisé dans PIA est représenté en tiret vert jusqu'à environ 4 minutes d'arc.
\includegraphics[width=0.7\textwidth]{Chap3/PSF_model_pia_mono.eps}
