RAMEAU: Historique
Hervé Dole et Laurent Verstraete, IAS

Images de l'installation de RAMEAU en Février 2006

Premiere Lumiere de RAMEAU, le 16 Fevrier 2006 vers 10h30.

Premiere Lumiere de deux antennes de RAMEAU,
RAMEAU09 et RAMEAU10. Le signal du transit
solaire dans le lobe de chaque instrument
se trouve en bas de l'image (fond jaune).

Installation de RAMEAU, le 13 fevrier 2006

Preparation des antennes
Dehors, avant la pose
Les antennes sont posees;
Mise en place des bras
RAMEAU est installe ! Les antennes
bougent nominalement
Un responsable et concepteur heureux !
RAMEAU, en regardant vers le Sud-Est
4 des 5 stations de RAMEAU, en
regardant vers le Sud-Ouest
Panorama de RAMEAU, en regardant vers le Nord
Panorama de RAMEAU, en regardant vers le Sud

Chronologie des évenements: de la génèse de RAMEAU à sa réalisation et aux observations

- 1er Mars 2007: RAMEAU detecte la Galaxie ! Voir le rapport dans la rubrique resultats.
- 27 Fevrier 2007: RAMEAU detecte l'atmosphere a 10 GHz ! Grace a une modification de LNB par Michel Piat, une antenne fonctionne en commutateur de Dicke, ce qui apporte un gain en stabilite et en sensibilite. Le premier balayage du ciel en elevation montre bien qu'il y a moins de signal au zenith que vers l'horizon. Autres tests en cours.
- 01 Fevrier 2007: RAMEAU detecte la Lune a 10 GHz ! La Lune est environ 25 a 30 fois plus faible que le Soleil a 10 GHz. Voir le rapport dans la rubrique resultats.
- Janvier 2007: Installation de 6 amplificateurs en ligne pour eviter les pertes. Tests concluants ! Revissage de quelques antennes apres les tempetes, pour les realigner au mieux: le vent a entraine une rotation de quelques degres sur le mat horizontal de certaines antennes.
- Aout-Décembre 2006: tests expérimentaux avec Michel Piat (APC) sur un LNB et SatFinder spécialement modifiés; tentative de détection du CMB en cours...
- 11 Novembre 2006: présentation de RAMEAU aux "Rencontres du Ciel et de l'Espace".
- Le réseau Ethernet et téléphonique fonctionne ! La salle RAMEAU peut être maintenant appellée au 01.69.15.54.49
- fin Octobre 2006: premiers TP RAMEAU en version "installation nominale" pour les M2 Pro.
- mi-Octobre 2006: installation définitive de RAMEAU dans sa salle; installation de 2 ordinateurs sous Linux Ubuntu dédiés au traitement du signal; système vidéo fonctionnel.
- 9 Octobre 2006: livraision de la toute nouvelle salle de controle de RAMEAU (la salle 220 maintenant numérotée ainsi).
- 26 Septembre 2006: tests réussis de caméra video pour visualiser la terrasse.
- début septembre 2006: réinstallation des antennes sur la terrasse. Raccourcissement des mâts de 25cm pour diminuer la prise au vent.
- Fin Juillet 2006: une petite rallonge budgetaire (merci el M2 Pro et le L2 !) nous permet d'acheter des amplis en ligne+connecteurs, 2 caméras vidéo et un nouveau PC.
- 13 Juillet 2006: La Mairie d'Orsay cède gracieusement une grande parabole de 1m20 et son pied. Les services techniques ont la gentilesse de tout nous livrer à l'IAS. Cette antenne sera utilisée pour des tests de mise a jour de RAMEAU, ainsi que des tests pour une nouvelle monture équatoriale. Merci à la Maire, le service culturel et les services techniques d'Orsay !
- Juillet 2006: La pose des chemins de cables sur la terrasse et dans le batiment 333 est terminee ! La salle 201 est enfin presque prete.
- 28 Avril 2006: derniere des 5 seances de TP pour ce semestre en L2; les etudiants ont mesure avec succes la temperature de brillance du Soleil; ils ont en outre ecrit les ebauches du premier manuel d'utilisation de RAMEAU
- 29 Mars 2006: RAMEAU observe l'eclipse partielle de Soleil !
- 28 Mars 2006: le pointage des 5 stations est etalonne
- 17 Mars 2006: Premier enseignement avec RAMEAU, en Phys249
- Mars 2006: grand article sur RAMEAU0 dans la revue Astronomie Magazine
- 17 Fevrier 2006: RAMEAU EST COMPLETEMENT INSTALLE ET OPERATIONNEL
- tous les moteurs ont ete testes
- toutes les orientations aussi
- 2 stations sont completement etalonnees en mouvement
- 4 antennes sont completement testees
- 16 Fevrier 2006: Premiere lumiere de 2 antennes, R09 et R10 sur la station 5
- 13 Fevrier 2006: Installation des 10 antennes de RAMEAU a Orsay
- 03 Octobre 2005: Observation réussie de l'Eclipse Partielle de Soleil depuis Orsay. Voir le compte-rendu détaillé
- 26 Aout 2005: Commissionning reussi de Rameau 0 !!! Acquisition sur PC nominale, obtenue avec 2 LNB. Resultats ici en png ou pdf.
- Aout 2005: Avec un nouveau SatFinder (modele simple sans 22kHz) et sa modification adequat, la detection et l'acquisition sur PC du signal provenant du LNB fonctionnent maintenant parfaitement.
- Juillet 2005: Tests de RAMEAU0 a Orsay: caracterisation du SatFinder.
- Juillet 2005: Tests de RAMEAU0 avec Bertrand Flouret a la Station de Radioastronomie de Nancay. Tests d'etalonnage, et modification de l'electronique du SatFinder.
- Juillet 2005: La salle d'enseignement et de commande des 10 antennes de 80cm et de l'antenne de 1.80m sera situee en salles 201 et 202, au 2eme etage du bat 333. Il reste a les amenager et a les equiper (electricite). Planification de l'installation des 6 dalles de beton.
- Juillet 2005: Tout le materiel de RAMEAU est commande ! Livraison en Septembre.
- Juin 2005: Elaboration du design final en detail de RAMEAU: il y aura finalement 10 antennes de 80cm fixees en duo sur 5 montures motorisees 2 axes pilotables a distance Yaesu G-5500; il y aura une antenne de 1.80m sur une monture motorisee 2 axes pilotable a distance EGIS Profi-Tracker. La capacite d'accueil est portee a 10 binomes simultanement !
- Mars 2005: RAMEAU sera situe sur la terrasse Sud du bat 333 pour l'enseignement. Pour les tests, nous disposons de la terrasse du bat 105, de l'IAS.
- Mars 2005: succes de la compilation des drivers de la carte d'acquisition Pico ADC10 sous Linux (mdk10.1), mais pas encore de signal.
- Mars 2005: premiere lumiere sur le Soleil de Rameau 0. Tres belle detection. Tests sur la Lune (mais pas de detection).
- Fevrier 2005: RAMEAU 0, le radiotelescope prototype, fonctionne (en mode simple sans acquisition) et detecte l'emission thermique du ciel, ainsi que des satellites geostationnaires.
- Janvier 2005: le design preliminaire de RAMEAU est fixe: 2 grandes antennes et 4 ou 5 petites antennes de 80cm, pour pouvoir accueillir plus d'etudiants.
- Janvier 2005: l'Universite Paris Sud 11 decide de financer entierement le projet dans le cadre de l'operation BQP (Bonus Qualite Pedagogique).
- Octobre 2004: proposition du projet pour le financement BQP a l'Universite Paris Sud 11. Cette version comprend 3 antennes de 1.80m.


L'épopée de RAMEAU0 en 2005

Avant d'investir dans les 11 radiotelescopes RAMEAU, nous voulions tester certains choix technologiques afin d'assurer une fiabilite maximum et egalement un retour scientifique et pedagogique maximum du systeme. Nous avons pour cela developpe un prototype "RAMEAU 0".

Fort de cette experience avec RAMEAU 0, le systeme complet final a ete ameliore pour assurer des performances accrues (qualite de pointage, sensibilite, acquisition).

Voici quelques images du prototype RAMEAU 0.



Premiers tests complets a la station de Radioastronomie de Nancay en juillet 2005, avec l'aide precieuse de Bertrand Flouret. Tests de numerisation, d'etalonnage, estimation du bruit, mode operatoire. Le SatFinder a ete modifie electroniquement pour permettre l'acquisition numerique:

Rameau0 a Nancay
le 10 juillet 2005.
SatFinder modifie, laptop
et alim
le 10 juillet 2005.
Pascal Audureau soude
les resistances dans
le SatFinder
le 10 juillet 2005.
Herve Dole branche le LNB
le 10 juillet 2005.
Herve Dole et Bertrand Flouret
inclinent l'antenne pour
l'etalonnage sur le sol.
le 10 juillet 2005.



Premiers tests de detection du Soleil a 11 GHz a Orsay (IAS) en Fevrier et Mars 2005, pour valider le concept de detection:

Rameau0 observant le Soleil
quelques heures après la
première détection
à 11 GHz
le 18-Mar-2005.

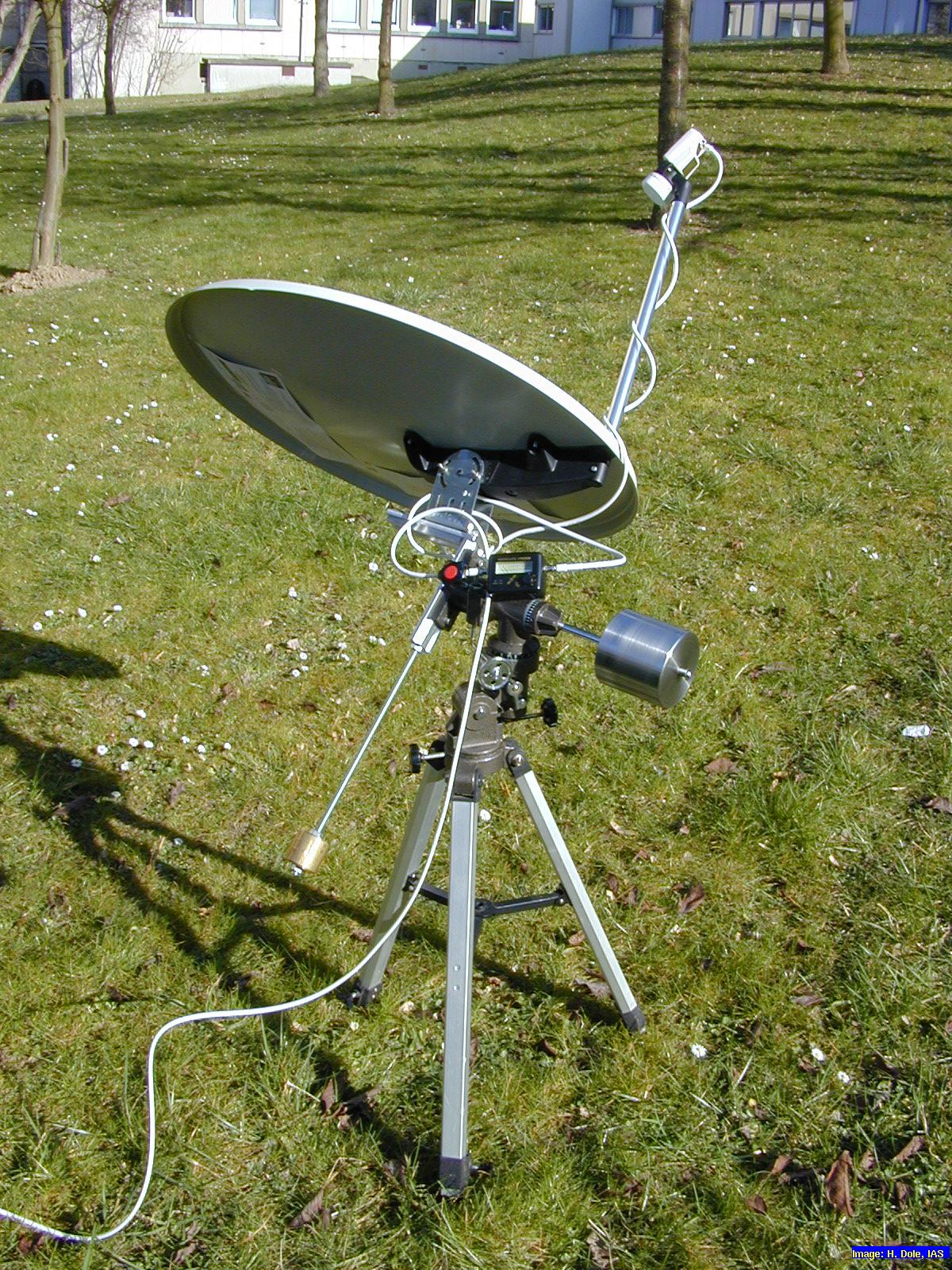

Rameau0
le 18-Mar-2005.
Laurent Pagani et
Laurent Verstraete,
lors des premiers tests
le 21-Fev-2005.
Vue de Rameau0 (recepteur,
SatFinder, alim)
le 21-Fev-2005.

Remerciements

RAMEAU beneficie constamment de l'aide et de conseils avises de nombreuses personnes. Merci a elles, notamment a:
Bertand Flouret, Nancay
Pascal Audureau, Aphelie
Michel Dindorf, Aphelie
Bruno Chazelas, IAS
Sebastien Lefranc, IAS
Mathieu Compiegne, IAS
Stephane Tosti, IAS
Manou Chaigneaux, IAS
Guy Artzner, IAS
Nicolas Billot, CEA
Rene Keller, Meudon
Robert Megy, IEF et Faculte d'Orsay
Etienne Bretey, Faculte d'Orsay
Robin Lucas and Brian Coleman (UK radioamateurs)
Les membres d'Aphelie, de l'AAV, et de la liste astrosoleil (astronomes amateurs), en particulier:
Christian Saulx, Denis Pierret
