Le lobe mesuré

La figure 3.10 représente les mesures selon l'axe Y et la figure 3.11 selon l'axe Z du satellite. Les données P25 vers 45 minutes d'arc ont pour objet de déterminer le niveau absolu du fond.

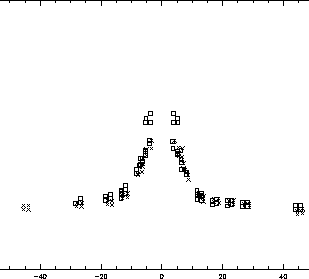

Figure 3.10: Mesures autour de Saturne selon l'axe Y; les carrés représentent les données de l'aller, et les croix le retour.
\includegraphics[width=0.55\textwidth]{Chap3/Saturn_calibPSF_nosun_08.eps}

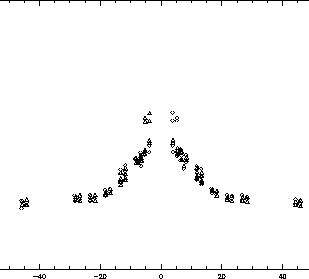

Figure 3.11: Mesures autour de Saturne selon l'axe Z; les triangles représentent les données de l'aller, et les losanges le retour.
\includegraphics[width=0.55\textwidth]{Chap3/Saturn_calibPSF_nosun_09.eps}
