Mesures

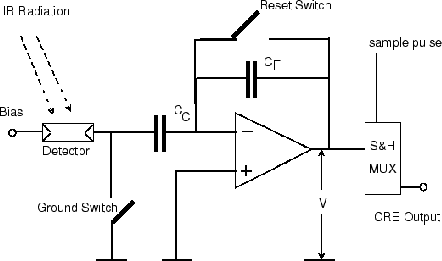

Figure 2.6: Schéma du principe de fonctionnement de la caméra et de l'électronique froide d'ISOPHOT. Figure tirée du manuel ISOPHOT [Laureijs et al.(2000)].

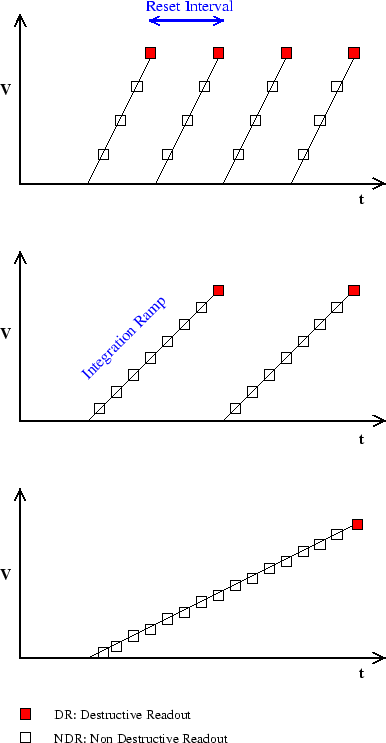

Figure 2.7: Schéma du cycle de mesures PHOT: des rampes représentant la tension en Volts en fonction du temps en secondes, la pente étant proportionnelle au flux. Les DR (Destructive Readouts) sont en carrés rouge sombre foncés, les NDR (Non-Destructive Readouts) en carrés vides. De haut en bas, le flux est divisé par 2 à chaque fois.

Les détecteurs de la caméra, des photoconducteurs en germanium dopé, sont intégrés sur le même circuit que l'électronique froide de lecture (figure 2.6) pour atteindre le maximum d'efficacité. A mesure que le détecteur reçoit des photons, la tension V à la sortie du circuit augmente en fonction du temps, et la pente dépend du photocourant donc du flux incident: c'est le signal brut en volt par seconde. Pour garder la tension de sortie dans un intervalle limité, le circuit est initialisé en court-circuitant les condensateurs (Ground Switch et Reset Switch sur la figure 2.6): la mesure est appelée Destructive Readout (DR), ou lecture destructive, alors que les autres mesures de la rampe sont des Non-Destructive Readouts (NDR), ou lectures non destructives. Le temps entre deux initialisations est appelé reset interval ou intervalle d'initialisation. La figure 2.7 montre cette séquence de NDR et de DR et les rampes qu'ils forment, pour 3 flux différents variant d'un facteur 2 à chaque fois, en volts en fonction du temps.

Le signal brut est donc une série de rampes en volts en fonction du temps en secondes.
