RAMEAU: Antennes

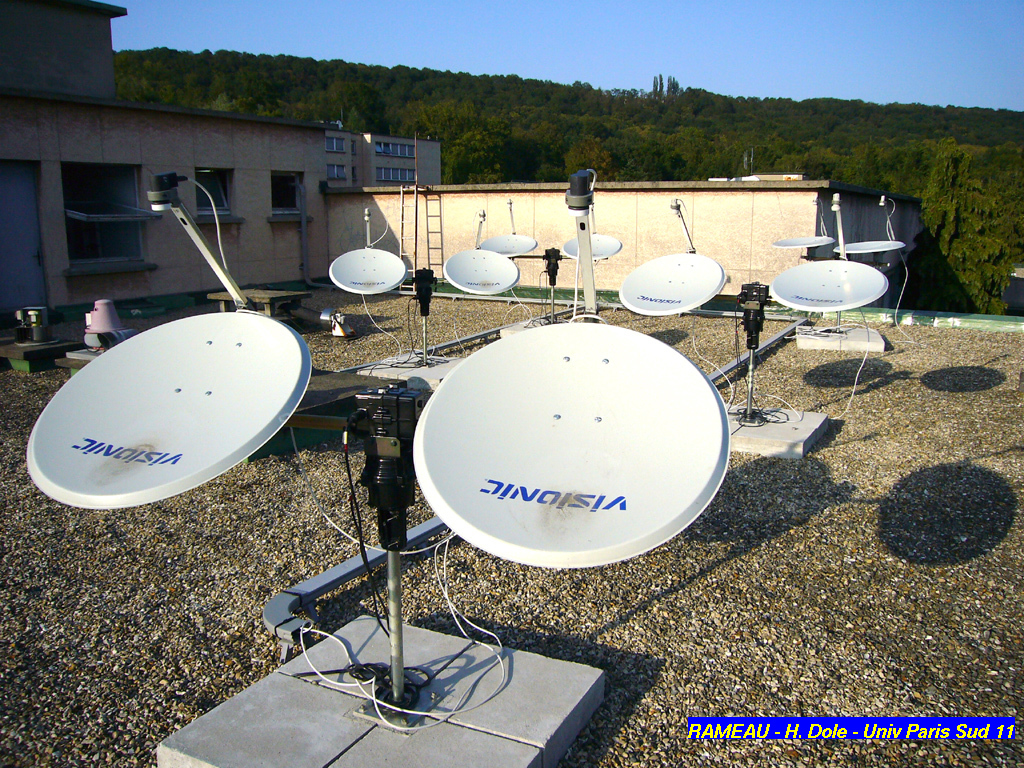

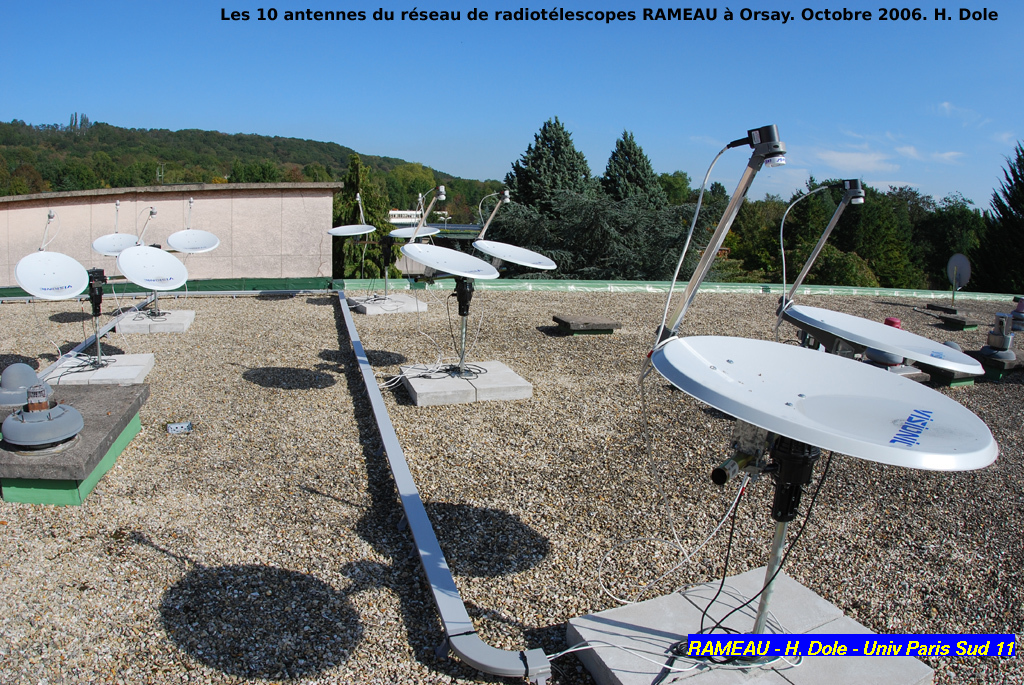

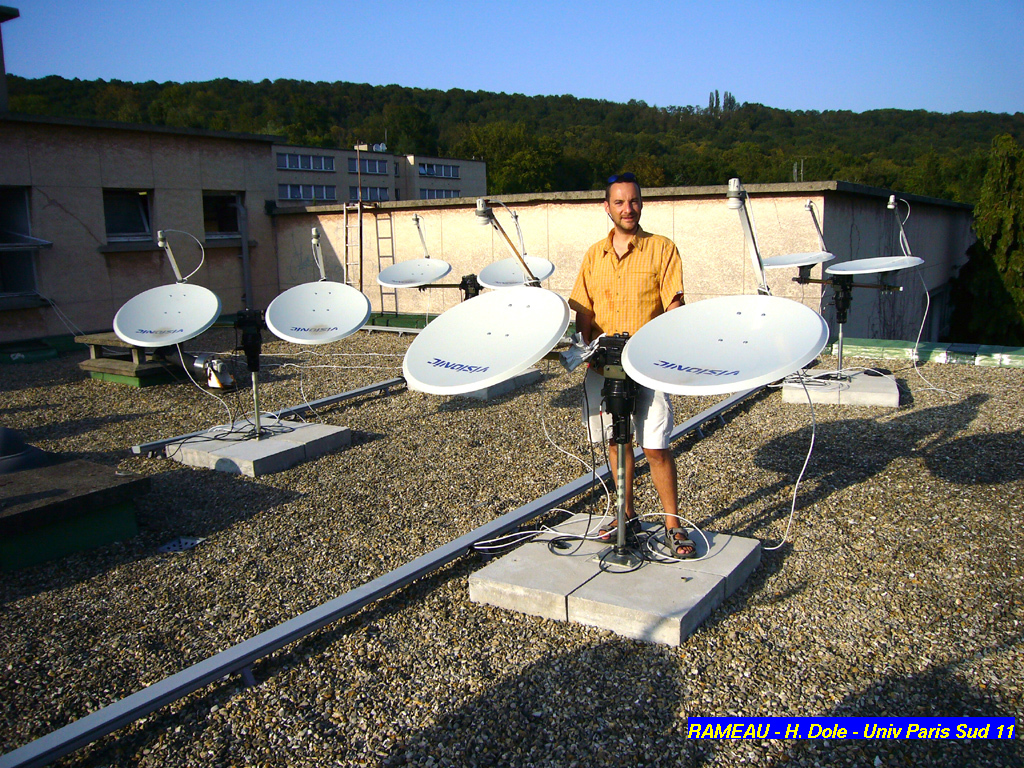

10 paraboles TV hors-axe (offset) de 80cm de diamètre sont utilisées avec des LNB (Low Noise Block) de 0.3dB de bruit. Le LNB convertit le signal observé à 10 GHz vers de plus basses fréquences, vers 1 GHz. Nous utilisons du câble coaxial standard TV satellite blanc de 40 metres de long pour amener le signal du LNB vers la salle de contrôle. Cependant, les pertes de signal dans un câble cette longueur sont importantes, et nous allons utiliser des amplificateurs en ligne.


antennes
antennes
antennes
