Caractéristiques :
-
Axe horizontal.
-

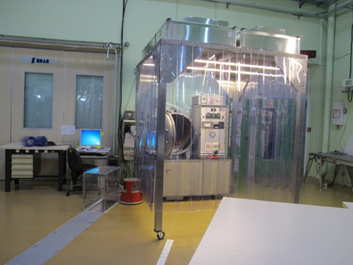

Sous flux laminaire ISO 5, hall ISO 8.
-
Diamètre utile : 550 mm
-
Longueur utile: 605 mm
-
Plaques interface :
-
plaque de base: 250 x 540 mm
-
plaque supérieure amovible: 496 x 540 mm
Pompage :
-
1 Pompe primaire
-
1 Pompe turbomoléculaire
-
Pression à vide : 1 10-7 hPa
Acquisitions, équipement:
-
Pression : 1 jauge Piezo, 1 jauge Pirani,2 jauges Penning.
-
Température : 8 capteurs type : platine 100 Ω (mesure en 4 fils)
-
Analyseur de gaz résiduel (RGA) avec pompage différentiel
-
Horloge en UTC (Temps Universel Coordonné).
-
Enregistrement dans fichiers ASCII toutes les secondes.
|
Étuvage :
-
Étuvage radiatif.
-

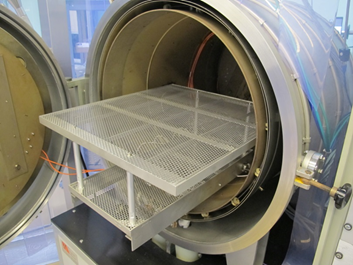

Pièces posées sur plaque inox reposant sur 4 pieds isolés des écrans.
-
Température maximale : 200 °C, pente maximale 1°C/minute sur les écrans.
-
Trois écrans régulés simultanément :
cylindre = « centre » (régulateur programmable maître)
2 disques : « avant » et « arrière » (régulateurs esclaves)
-
2 sécurités sur arrêt puissance chauffage :
Pression > 2 10-4 hPa (temporisé à 10 secondes).
Mesure d’un des trois régulateurs > seuil d’alarme.
(programmable en accord avec les expérimentateurs, typiquement : 5°C
au-dessus de la consigne d’étuvage).
-
Pas de système de refroidissement pour le retour à température ambiante :
Compter 36h pour un étuvage à 100°C et 48h pour 200°C.
-
Aucune traversée électrique disponible pour les expérimentateurs.
|
